Як встановити домофон: Керівництво зі встановлення IP-домофона

IP-домофон забезпечує двосторонній зв’язок між пристроями через мережу, як правило, з використанням технології передавання голосу через IP (VoIP). У цьому посібнику описано кроки зі встановлення IP-домофона.

Вимоги:

1. IP-домофонні пристрої (як зовнішні, так і внутрішні блоки)
2. Кабелі Ethernet (Cat5, Cat5e або Cat6)
3. Мережевий комутатор або маршрутизатор з підтримкою технології PoE (Power over Ethernet)
4. Викрутка і дриль (для монтажу)
5. Програмне забезпечення для IP-домофонів (якщо застосовно)

Крок 1: Планування встановлення

Визначте місця встановлення зовнішніх і внутрішніх переговорних пристроїв. Перевірте, як підібрати оптимальну висоту встановлення. Переконайтеся, що зовнішній блок легко доступний для відвідувачів, а внутрішній блок зручно розташований для користувачів. Крім того, переконайтеся, що обидва пристрої перебувають у зоні дії мережі та мають доступ до джерела живлення, якщо не використовується PoE.

Крок 2: Монтаж зовнішнього блоку

1. За допомогою олівця відмітьте на стіні місця розташування отворів під гвинти відповідно до монтажного шаблону, що входить до комплекту постачання переговорного пристрою.
2. Просвердліть отвори і за необхідності встановіть дюбелі.
3. Прикріпіть монтажний кронштейн до стіни за допомогою відповідних гвинтів.
4. Підключіть кабель Ethernet до порту LAN зовнішнього блока.
5. Закріпіть зовнішній блок на монтажному кронштейні.

Панелі виклику

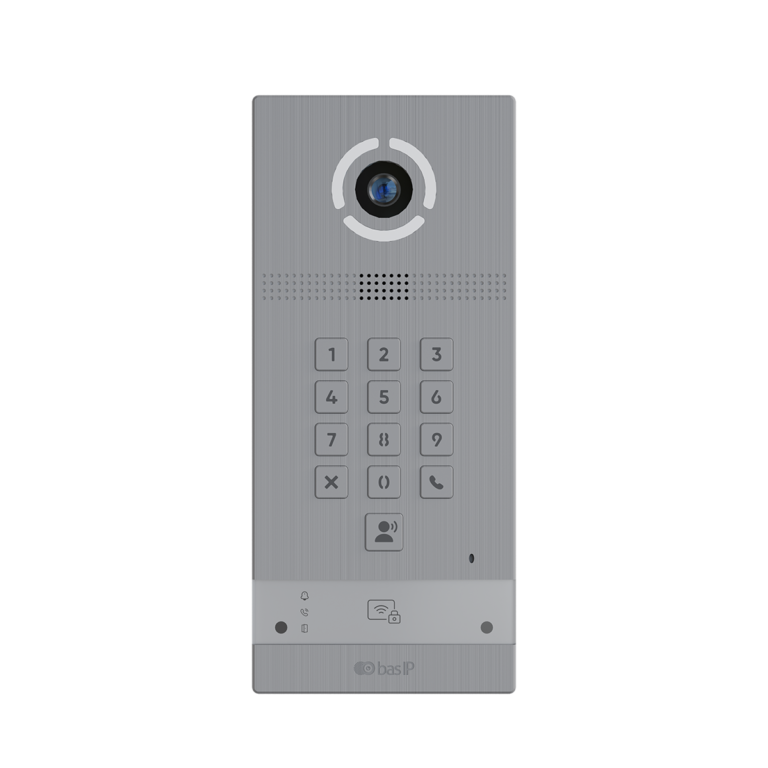

AV-09KFBI

OBELIQUE – OQ-01

AA-14FBIS

AV-06M

AA-14FBIS

AA-07FBI STAINLESS

Obelisk

AA-07FBI

BI-12FBI

BI-08FBI

Крок 3: Монтаж внутрішнього блоку

1. Повторіть процес розмітки і свердління отворів для внутрішнього блоку, як це було зроблено для зовнішнього блоку.
2. Прикріпіть кронштейн внутрішнього блоку до стіни.
3. Підключіть кабель Ethernet до порту LAN внутрішнього блоку.
4. Закріпіть внутрішній блок на монтажному кронштейні.

Відеодомофони

SP-03F

AU-04LAF

AZ-07LL

AT-10

SP-03

Крок 4: Підключення пристроїв до мережі

1. Підключіть інші кінці кабелів Ethernet до мережевого комутатора або маршрутизатора з підтримкою PoE.
2. Переконайтеся, що обидва пристрої увімкнені та під’єднані до мережі.

Крок 5: Налаштування IP-домофона

1. IP-адресу, ім’я користувача та пароль за замовчуванням див. у документації виробника домофона.
2. Відкрийте веб-браузер і введіть IP-адресу за замовчуванням для доступу до веб-інтерфейсу домофона.
3. Увійдіть у систему, використовуючи ім’я користувача та пароль, встановлені за замовчуванням.
4. З метою безпеки змініть стандартні облікові дані.
5. Призначте унікальні IP-адреси кожному переговорному пристрою і переконайтеся, що вони знаходяться в одній підмережі вашої мережі.
6. Налаштуйте параметри аудіо- та відеосигналу, як-от кодек, бітрейт і роздільну здатність, відповідно до ваших уподобань і доступності смуги пропускання.
7. Налаштуйте додаткові функції, як-от переадресація виклику, відчинення дверей або інтеграція із системами інших виробників (наприклад, системами контролю доступу або домашньої автоматизації).

Крок 6: Тестування системи

1. Протестуйте якість аудіо- та відеосигналу переговорного пристрою, виконавши виклик між внутрішнім і зовнішнім блоками.
2. Переконайтеся, що функція відкривання дверей (якщо застосовно) працює правильно.
3. Переконайтеся, що всі додаткові функції та інтеграції працюють так, як потрібно.

Крок 7: Встановіть програмне забезпечення IP-домофону (якщо застосовно)

Деякі IP-домофони постачаються зі спеціальним програмним забезпеченням для моніторингу та керування системою з комп’ютера або мобільного пристрою. Встановіть програмне забезпечення на свої пристрої та налаштуйте його відповідно до інструкцій виробника.

Вітаємо! Ви успішно встановили IP-домофонну систему.
